Descripción

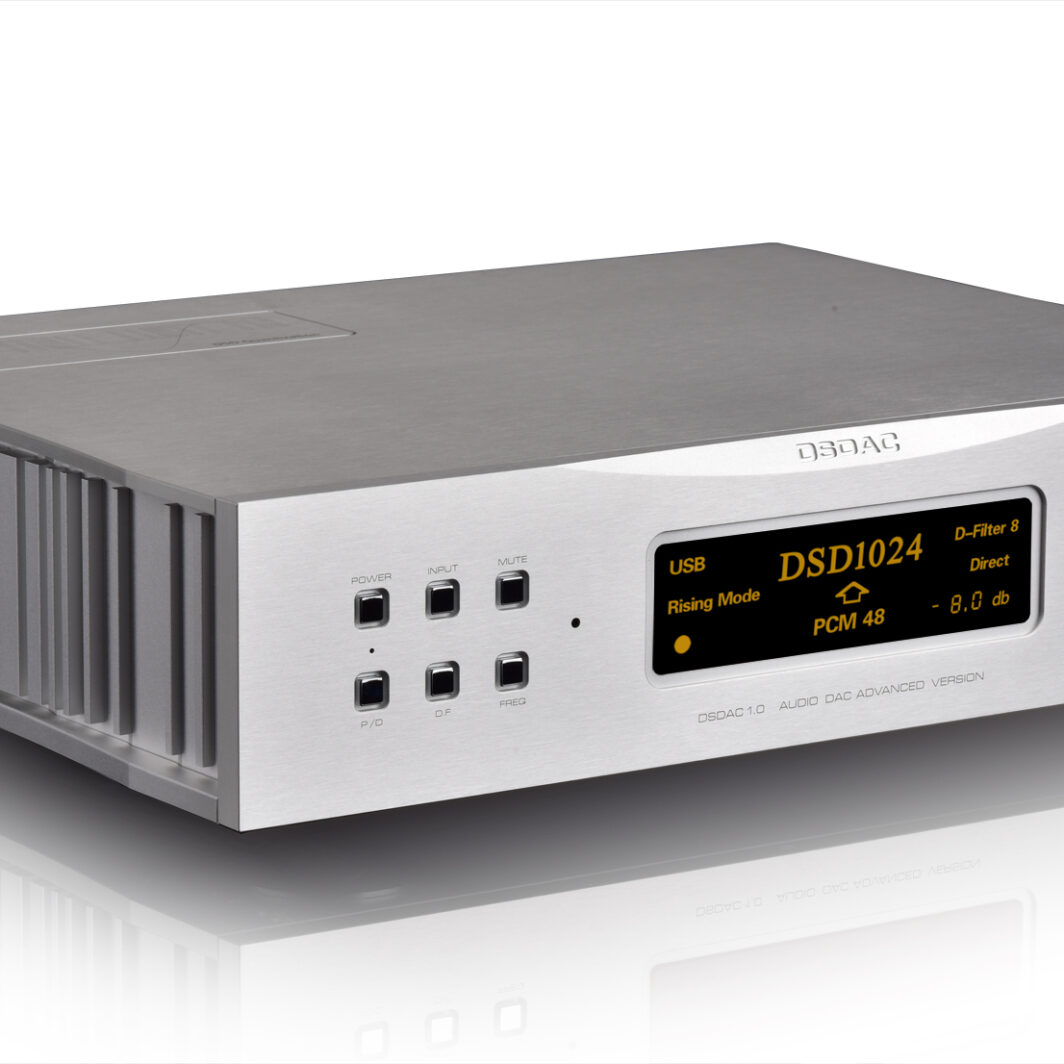

El Cen-Grand DSDAC1.0 es un DAC de audio basado en la tecnología de audio DSD.
Al contrario de la mayoría de DAC en el mercado que basan su conversión en un chip DAC prefabricado por otras compañías, en el caso del CEN.GRAND DSDAC 1.0 Superclock la conversión de digital a analógico se
da gracias a una combinación inteligente y compleja de módulo programado FPGA y circuitos discretos.
Su desarrollo llevó cinco años y logró la reproducción perfecta de audio DSD. Incorpora tres tecnologías de audio avanzadas:
1: Algoritmo de aumento de frecuencia DSD de alta precisión. Sea cual sea la señal de entrada se realiza un upsampling a DSD1024.
2: Reloj directo síncrono.
3: Tecnología de bloqueo de reloj.
Diferencias entre el modelo estándar y el modelo de superreloj del Cen-Grand DSDAC 1.0:
1: El sistema de reloj del modelo de superreloj ofrece un mayor rendimiento; el jitter RMS es de tan solo 100 fs.
2: Se utilizan componentes avanzados.
Antecedentes de I+D
El modo de codificación de audio DSD es casi perfecto, aunque presenta numerosas barreras técnicas. El encanto único del sonido DSD atrae a muchos, y muchos amantes de la música han mostrado un gran entusiasmo por el DSD en la última década. Actualmente, se han lanzado más de 10 000 álbumes de música SACD en todo el mundo, lo que representa un valioso recurso musical para la humanidad. Para que este formato tenga un mayor impacto, muchas personas se esfuerzan incansablemente, y ellos son una de ellas.
Debido al limitado espacio de almacenamiento en disco, el SACD adopta el formato dsd64, que tiene una frecuencia más baja. La precisión del dsd64 en la conversión DA es baja y se produce ruido fuera de banda (ruido superior a 23 kHz) después del proceso DA. Por lo tanto, la mayoría de los reproductores SACD deben convertir dsd64 a PCM antes de la conversión DA. Esto debilita las ventajas del DSD y fue una de las razones principales por las que el SACD no compite con el CD.
Con el paso del tiempo, se ha avanzado en la investigación sobre la tecnología de codificación DSD. La tecnología FPGA también ha avanzado considerablemente. Por lo tanto, se dispone de la tecnología para elevar la frecuencia DSD de 2,8224 MHz a un valor elevado. Esto permite que el proceso DA tenga mayor precisión tras el aumento de frecuencia. Al mismo tiempo, debido al aumento de frecuencia del ruido fuera de banda, este se filtra fácilmente. En base a estas condiciones, decidieron iniciar la investigación y el desarrollo de un algoritmo para el aumento de frecuencia DSD.
Historial de I+D
La tecnología DSD es comercial, por lo que existe poca información pública disponible. Tras varios años de esfuerzo, estudiaron la teoría básica de DSD y crearon un algoritmo único para lograr un aumento de frecuencia de alta precisión. Simultáneamente, innovaron integralmente en el marco del reloj y crearon dos tecnologías únicas: «reloj directo síncrono» y «bloqueo de reloj».
El circuito analógico es la parte clave del DAC. Las ventajas del componente digital dependen del circuito analógico. Una sola desviación del componente analógico es suficiente para contrarrestar las tres ventajas del componente digital. El equipo de I+D de DSDAC1.0 dedicó casi un año a diseñar la arquitectura del circuito del componente analógico, más de 20 veces. Tras un largo período de ajuste, dsdac1.0 ha alcanzado el nivel de DAC de referencia.
Tecnología principal
El algoritmo de aumento de frecuencia de alta precisión es la base de DSDAC1.0. Si bien existen diversas maneras de producir aumentos de frecuencia, este algoritmo es un problema matemático complejo, no un problema técnico digital. Esta tecnología no solo amplía el uso de DSD, sino que también convierte a DSDAC1.0 en el DAC de audio líder.
Tecnología de reloj directo síncrono: el reloj de femtosegundos de DSDAC1.0 se envía directamente al registro de desplazamiento sin ninguna conversión intermedia, de modo que su rendimiento se refleja directamente en la salida analógica. Esta tecnología difiere del uso de un reloj de femtosegundos externo y un oscilador de cristal de femtosegundos integrado. El uso de un reloj externo y un oscilador de cristal integrado solo puede ser un reloj fuente; debe dividirse por un divisor de frecuencia. De esta manera, se producen grandes fluctuaciones aditivas que cambian la frecuencia del reloj de femtosegundos de femtosegundos a picosegundos. El reloj de DSDAC1.0 se puede enviar directamente al registro de desplazamiento sin divisor de frecuencia; se trata de una tecnología avanzada de aplicación de reloj.
Bloqueo de reloj: Esto significa que se omite el reloj de los dispositivos preconfigurados y DSDAC1.0 solo utiliza el reloj local. De esta manera, el reloj de dispositivos preconfigurados como tocadiscos digitales, reproductores de CD e interfaces digitales ya no afecta el rendimiento del DAC. Siempre que los datos sean correctos, no hay diferencia en ninguna fuente digital. Esta tecnología es un sueño para el audio digital. El bloqueo de reloj es un proceso de sincronización, no ASRC, que tiene un gran impacto en la calidad del sonido. Resuelve el problema del reloj que ha afectado al sector del audio digital durante mucho tiempo.
DSDAC1.0 cuenta con una interfaz USB avanzada y puede recibir código fuente DSD en modo nativo. Como DAC DSD, la recepción de código fuente DSD es una función necesaria. DSDAC1.0 ofrece dos maneras de introducir código fuente DSD: dsd64 mediante SPDIF en modo DOP y dsd512 mediante USB en modo nativo. El esquema XU208 de XMOS de DSDAC1.0 cuenta con una función de aislamiento de tierra.
Salidas y control de volumen de precisión
La edición SuperClock se distingue por su sección de salidas analógicas de alta gama:
- Salida XLR balanceada: 5.0 V RMS
- Salida RCA no balanceada: 2.5 V RMS
- Control de volumen digital (función de preamplificador): Ajuste preciso de -70 dB a 0 dB
Esta configuración permite la conexión directa a altavoces activos o amplificadores de potencia, incluso sin un preamplificador independiente.
El CEN.GRAND DSDAC 1.0 Superclock se presenta por tanto, como un DAC sin compromisos, destinado para los entusiastas que busquen la excelencia en su reproducción con fuentes digitales.
Sus innovadoras características y calidad de componentes hacen que pueda rivalizar con modelos mucho más caros sin despeinarse.
